Soluciones de cableado estructurado de voz y de datos

Si quieres una red informática de calidad y altas prestaciones para tu empresa, a continuación, podrás encontrar los conceptos básicos del cableado estructurado que instalamos en Advance infraestructuras. Si necesitas más información y un precio adaptado a tus necesidades, ponte en contacto con nosotros.

tendido de cableado estructurado

Definición de cableado estructurado, significado y conceptos básicos

El cableado estructurado es el tendido de cable de par trenzado UTP / FTP / SSTP. En el interior de un edificio con el propósito de implantar una red de área local, conocida también como Red LAN. (Local Área Network)
Lo define la norma EIA/TIA 568-A o EIA/TIA 568-B como sistema de cableado horizontal de telecomunicaciones de se extiende desde el armario de telecomunicaciones hasta el puesto de trabajo, la más habitual es la EIA/TIA 568-B.


Concepto de cableado estructurado según la categoría de la red


En los últimos años, el cableado estructurado, he evolucionado con el objetivo de soportar mayores velocidades y arquitecturas de red más complejas que permitan una gestión eficiente y una convergencia de los distintos servicios que proporcionan.
Cada vez las exigencias sobre el cableado de red son mayores, por lo que se desea que soporte la transmisión de Datos, Voz y Video. (Soluciones Unificadas y convergencia de red) Para ello también deben incrementar la velocidad de transmisión de datos. Por lo que en el caso del cable. Cada vez debe ser de mejor calidad con un trenzado uniforme y ofrecer menor resistencia a la velocidad de transmisión

Categorías obsoletas del Cableado de datos

cableado estructurado cisco

Cat 1: Fue usado para comunicaciones telefónicas POTS, ISDN y cableado de timbrado.
Cable de Cat 2: Fue utilizado en redes token ring (4 Mbit/s).
Cat 3: Definido en TIA/EIA-568-B. Fue usado para redes ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16 MHz.
Cable de Cat 4: Fue Utilizado en redes token ring (16 Mbit/s). Diseñado para transmisión a frecuencias de hasta 20 MHz.
Cat 5: Utilizado en redes Ethernet, fast Ethernet (100 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz. (este cableado de datos también se encuentra obsoleto)


Redes lan y Cableado estructurado usado en la actualidad

cableado estructurado coaxial

Cat 5e: Se encuentra en redes fast Ethernet (100 Mbit/s) y gigabit Ethernet (1000 Mbit/s). Diseñado habitualmente para transmisión a frecuencias de 100 MHz, pero puede superarlos.
Estas categorías de redes lan y cableados estructurados, pese a seguir existiendo, no se recomiendan, ya que no son capaces de posibilitar las velocidades y anchos de banda que requieren las tecnologías actuales.
(Este cableado está siendo sustituido por CAT6 y CAT6A.)

Cableado estructurado coaxial más demandado

Las siguientes categorías (6-8) son las más demandadas actualmente, ya que ofrecen las prestaciones necesarias para la mayoría de escenarios.

cableado estructurado data center

Cat 6: Actualmente definido en TIA/EIA-568-B. Usado en redes gigabit Ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz.
Cat 6a: Definido en TIA/EIA-568-B. Usado en redes 10 gigabits Ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz. Es totalmente compatible con todas las categorías anteriores, incluidas las categorías 6 y 5e.
Cat 7: Caracterización para cable de 600 MHz según la norma internacional ISO-1180. Se usa en redes 10 gigabits Ethernet y comunicaciones de alta confiabilidad.

Categorías de Cableado estructurado de máximas prestaciones

cableado estructurado de voz y datos

Cat 7A: Caracterización para cable de 1000 Mhz según la norma internacional ISO-11801 Ad-1 de 2008. Se emplea en redes 10 gigabits Ethernet y futuras comunicaciones de mayor velocidad de transmisión de datos.
Cat 8: Es el último cableado lanzado al mercado. Ofrece un ancho de banda de hasta 2 GHz y velocidades de hasta 25 Gb y 40 Gb. Esta tasa de transferencia y velocidad está limitada a una longitud de cable de hasta 40 m, lo cual limita su uso casi en exclusiva a entornos CPD´s.

Cableado estructurado de datos

En Advance ofrecemos las mejores soluciones de cableado estructurado de redes esquematizado, organizado e identificado, que soportará las comunicaciones unificadas en cualquier tipo de negocio.
La red de cable o red informática, deberá de poder soportar cualquiera de los sistemas o soluciones de comunicaciones que precise una organización. Actualmente, ya está totalmente extendida la utilización como servicios básicos de soluciones de voz, video y datos por una única red de cableado.

Cableado informático Normativas y estándares de la IEEE

Las instalaciones de cable deben de cumplir perfectamente las normativas y los estándares de la IEEE, y sus recomendaciones. Es la única forma de asegurar que sobre ellas se podrán comunicar los sistemas con la velocidad, seguridad y disponibilidad deseada.
Por ello es muy importante que las instalaciones de cableado informático sean realizadas por empresas o instaladores de telecomunicaciones autorizados. Con la formación necesaria sobre las normativas y técnicas de instalación y la disposición de las herramientas adecuadas para su instalación.

Herramientas de cableado estructurado de voz y datos


Entre ellas también es imprescindible disponer de un equipo de certificación de redes. Para poder asegurar de manera oficial que el cableado es de calidad y cumple con los estándares.
Este certificador lleva una calibración según el estándar y la categoría de cable usada. Realiza un barrido de frecuencias determinado y presenta los resultados en tablas y gráficos.
La certificación de cableado de red o fibra óptica es la única garantía oficial. De que todos los elementos que componen la red de cableado estructurado de voz y datos o red informática cumplen con los estándares adecuados. Y es la única forma que el cliente tiene como prueba y garantía, que la instalación ha sido efectuada correctamente. Que los materiales utilizados cumplen también con los estándares y que toda la red funciona perfectamente.

soluciones de cableado estructurado

Características del tendido de cableado estructurado de redes

La arquitectura de red actual que usan conmutadores (switches) es del tipo estrella, además la norma o estándar estipula. Que la distancia máxima de la toma de usuario al panel de conexiones del tendido de cableado estructurado no debe exceder los 90 metros, es lo que se llama enlace permanente.
Al certificar una red, si la distancia excede de los 90 metros, el equipo de medición nos dará un Fallo y nos indica el tipo de problema, en este caso la distancia.

Tipos de cableado de redes de voz y datos. Características Técnicas

La red de cableado estructurado de datos está formada por cableado horizontal que es el que va del puesto de trabajo hasta el panel de conexiones. Que está en el Rack o armario de comunicaciones y el cableado vertical que es el que proporciona interconexiones entre distintos armarios, estén en la misma planta o no.

Componentes del cableado estructurado de red lan

Se puede utilizar cable de cobre – UTP y fibra óptica (mono modo y multi modo) caja conexión red. Normalmente, es la que se encuentra en el puesto de trabajo
Conectores RJ45, tanto hembras como machos, se usan en la terminación del cableado horizontal.

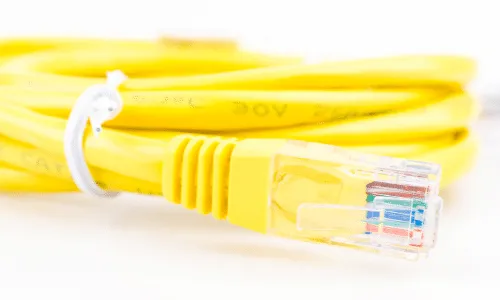

Latiguillos, es un cable de red flexible y corto de pocos metros o centímetro. Que se emplea para conectar los dispositivos como ordenadores o teléfonos IP. Desde la caja de conexiones y normalmente están además terminados en un conector RJ45 macho.
El cableado horizontal, por lo tanto, es la porción de la red que contiene la mayor cantidad de cables individuales. Incluye las salidas que deben terminar en cajas y conectores y los paneles de conexión en los armarios de comunicaciones.

Cableado estructurado Vertical

También llamado troncal o backbone es el que facilita las interconexiones entre los diferentes cuartos de servicio o telecomunicaciones.

Cableado estructurado troncal

Generalmente, son uniones entre naves o entre diferentes pisos que se realizan en cableado de cobre, pero por motivos de dimensionado. Rendimiento y ancho de banda es más recomendable que los cableados verticales se efectúen con fibra óptica.

Gabinetes para cableado estructurado

Es el espacio destinado para albergar la electrónica de red, finalmente es donde termina el cableado estructurado horizontal. Generalmente, estos están organizados en armarios tipo RACK, donde se realizará la gestión de toda la infraestructura.
Además, tiene que ser un cuarto bien dimensionado, ventilado o refrigerado. Para permitir fácilmente la manipulación de los cables y la conexión de la electrónica de red o equipos de telecomunicaciones. Además, debe ser dimensionado con visión a posibles ampliaciones.

Técnicos con experiencia y una empresa de confianza

cableado estructurado troncal

Advance Infraestructuras, por lo tanto, es una empresa de servicios especializada en la realización de proyectos de cableado estructurado de red lan.
Realizamos todo tipo de instalaciones, reparaciones, ampliaciones, organización e identificación. Además de resolución de incidencias y certificación, entre otras tareas relativas a las redes.

Detalles importantes sobre las redes de cable que es necesario conocer como:

Certificación de la Red estructurada

Cualquier cableado de redes de voz y datos debe tener la correspondiente certificación de red estructurada, ya que es la garantía conforme se han utilizado materiales de calidad. Que el proceso de instalación se ha realizado según normativa y en definitiva su red cumple los estándares. Por lo tanto, soportará las soluciones de comunicaciones necesarias y adecuadas para soportar todos los servicios de Datos, Voz y Video, normalmente usados en una empresa.

cableado horizontal cableado estructurado

Identificación del cableado

Una red de cableado estructurado de voz y de datos debe de estar correctamente organizada e identificada. De igual forma que cuando sea necesario realizar cualquier cambio con respecto a los puestos de trabajo. Localizar puestos libres o verificar incidencias sea una tarea que se pueda efectuar de forma fácil y también rápida. Si necesitas un diseño e instalación de un sistema de cableado estructurado, ponte en contacto con un asesor de Advance. Te dará toda la información que necesites junto con un presupuesto gratuito.
